به سایت «شرکت تدبیر انرژی سپهر» خوش آمدید
شرکت مهندسين مشاور تدبیر انرژی سپهر با مدیران و کارشناسان با تجربه بیش از ۲۰ سال در زمینه تحلیل پارامتر های کیفیت توان و دارای تحصیلات عالیه از دانشگاههای معتبرشکل گرفته است.

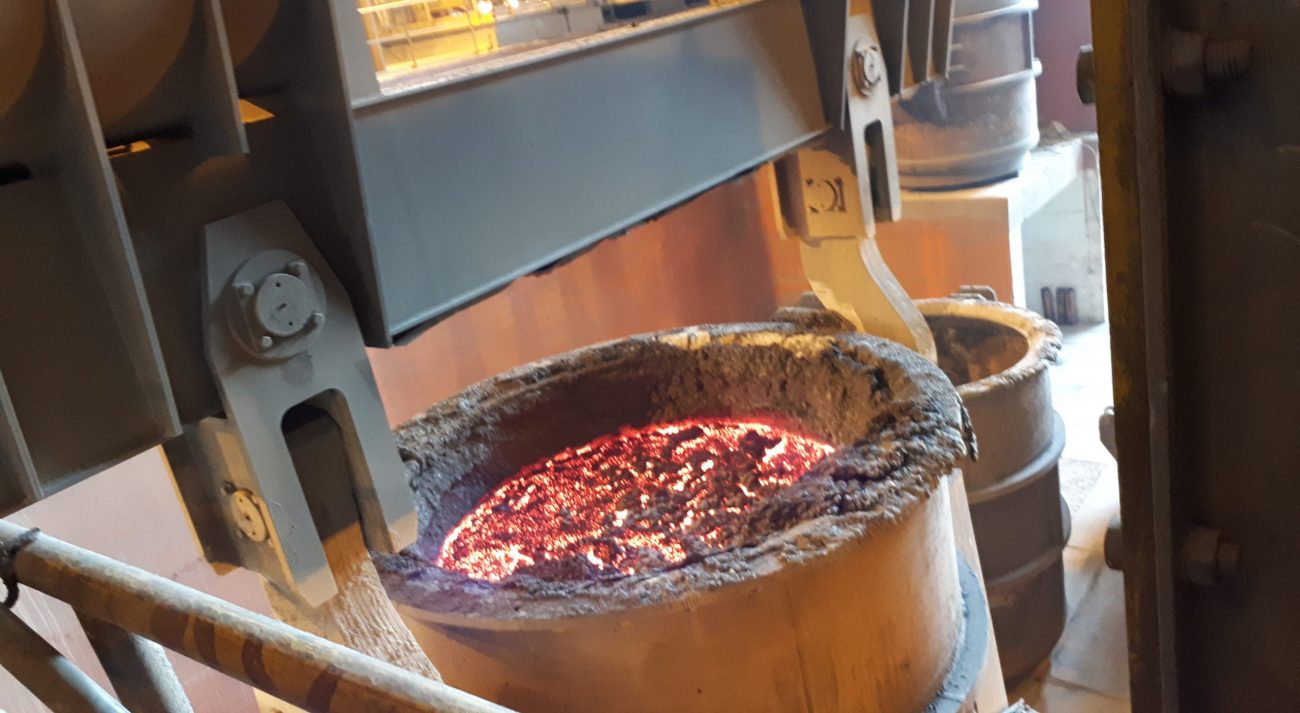

این شرکت، پروژههای متنوعی را در زمینههای مختلف از جمله اندازه گیری، بررسی و تحلیل پارامترهای کیفیت توان، تعیین جهت منشاء آلودگیهای کيفيت توان مشترکین بزرگ برق منطقهای در شهرهای مختلف و ارائه راهکار در جهت بهبود آنها، مشاور صنایع و شرکتهای توزیع برق شهرهای مختلف در زمینههای کیفیت توان، تعیین بهینه ضریب همزمانی و بررسی سیستم ارتینگ، اندازه گیری، تحلیل و تعیین جهت پارامترهای کیفیت توان و ارائه راهکار عملی جهت بهبود آنها، نصب و مانیتورینگ دستگاههای پاور آنالایزر در شهرهای مختلف و یکپارچهسازی تمامی اطلاعات از طریق سیستم GPRS، اندازهگیری، بررسی و تحلیل پارامترهای کیفیت توان شبکه برق و ارائه راهکار عملی در جهت بهبود عملکرد کورههای قوس و کوره های القایی و غیره را در کارنامه خود ثبت نموده است.
خدمات بینالمللی
تضمین کیفیت خدمات
رضایتمندی مشتری
سالها تجربه
::: ضرورت بهبود کیفیت توان :::
امروزه اهمیت مبحث کیفیت توان برای مصرف کنندگان صنعتی و تجاری به طور فزایندهای افزایش یافته است ، به خصوص که فرآیندهای تولید و کنترل امروزی به تجهیزات رایانه ای متکی است که نسبت به نوسانات و اختلالات کیفیت توان بسیارحساس هستند.
جریان برق باید دارای یک شکل موج خالص سینوسی باشد و باید در نوسانات ولتاژ و فرکانس نگهداری شود. چرا کیفیت خوب لازم است؟
کیفیت برق معمولاً به عنوان توانایی شبکه برق در تأمین یک جریان برق پاک و پایدار به عنوان منبع تغذیه مداوم و همیشه در دسترس تعریف میشود. هیچ منبع انرژی در زندگی واقعی ایدهآل نیست.
در شبکههای برق امروزی، انحراف از این شرایط ایدهآل به دلیل افزایش بارهای غیرخطی و سایر بارهای مزاحم شبکه، دائما صورت میگیرد. با ورود تولیدکنندگان و فنآوریهای جدید، که قبلاً به عنوان یک محیط عملیاتی با ثبات عمل می کردند، تولید برق نیز پیچیدهتر شده است. همه اینها چالشهای جدیدی را به اپراتورهای شبکه برق اضافه میکند.
عواقب کیفیت نامناسب انرژی میتواند خسارات جدی به تجارت و اقتصاد وارد کند. در بدترین حالت، کیفیت نامناسب برق ممکن است تهدیدی برای زندگی انسان در محیط های بسیار حساس مانند بیمارستانها باشد.
کیفیت خوب انرژی موجب صرفهجویی در هزینه و انرژی میشود. منفعت مستقیم بهبود کیفیت انرژی برای مصرفکنندگان، کاهش هزینهها و تعرفههای انرژی را به دنبال خواهد داشت منفعت غیر مستقیم آن، جلوگیری از آسیب و استهلاک زودرس تجهیزات و همچنین جلوگیری از نابودی تولید یا نابودی دادهها و اشتغال خواهد بود. کیفیت برق می تواند بر عملکرد کلی شرکت تأثیر بگذارد و این یک واقعیت است که متاسفانه به راحتی از سوی مدیران نادیده گرفته میشود.
یکی از مهمترین چالش های پیش روی صنایع، مسئله کیفیت توان الکتریکی است. در صورتیکه مسائل مربوط به کیفیت توان جدی گرفته نشود، میتواند خسارات جبرانناپذیری را به صنایع تحمیل شود..
با پیشرفت تجهیزات الکترونیک قدرت و گسترش روزافزون آنها و نقش کلیدی این تجهیزات در فرآیندهای تولید، افزایش اعوجاج هارمونیکی در شبکه برق را در پی خواهد داشت. این در حالی است که هارمونیکها یکی ازمهمترین دغدغه کیفیت توان درصنایع هستند. اعوجاج ولتاژ و پدیده رزونانس، مسئلهای بسیار جدی در شبکه برق و یا صنایع است. لذا صنایع در حال توسعه ، بیش از دیگران، نیازمند بررسی مسائل کیفیت توان است.
به طور کلی انجام مطالعات پارامتر های کیفیت توان در کشور ما به ندرت انجام می گیرد. لذا در مرجله اول پس از بازدید از شبکه برق و یا تجهیزات صنایع، نصب و اندازه گیری میدانی و تحلیل پارامتر های کیفیت توان جهت ارزیابی دقیقتر انجام می گیرد، پس از ارزیابی و کشف مشکلات شبکه برق از لحاظ پارامترهای کیفیت توان، شبیه سازی های دقیق توسط نرم افزار های تخصوصی برق در غالب گزارش ارائه خواهد شد.
جهت اطمینان از صحت نتایج، نتایح اندازهگیریهای میدانی با نتایج حاصل از شبیهسازی با توجه به استاندارد های صنعت برق ایران با یکدیگر مقایسه شده، در نتیجه مشکلات به تفصیل مورد بررسی قرار گرفته و راهکارهای عملی جهت اصلاح و بهبود پارامتر های کیفیت توان ارائه می گردد.
::: اثرات نامطلوب کیفیت توان :::
کیفیت برق نا مطلوب می تواند بر مجموعه های بزرگ صنعتی و تجاری، بیمارستان ها ، مراکز داده پردازی، بانک ها، تجهیزات حساس پزشکی و غیره اثرات منفی بگذارد. این اثرات می تواند کاهش سرعت تولید بصورت ضایعات، سوختن تجهیزات حساس، کاهش راندمان و در نتیجه افزایش مصرف انرژی و هزینه ها شود.
مشکلات کیفیت توان: عمدتا سه نوع اختلال کیفیت توان میتواند بر عملکرد تجهیزات تأثیر بگذارد که عبارتند از:
افت ولتاژها (Sag) و اضافه ولتاژهای لحظهای (Swell)، گذرای ولتاژ (Transient) و هارمونیک.
افت ولتاژ و اضافه ولتاژ لحظهای
افزایش حساسیت تجهیزات الکترونیکی قدرت، همراه با اضافه ولتاژ (swell) و افت ولتاژهای لحظهای (sag)، باعث شده است که رایجترین مشکلات کیفیت توان باشد. درایوهای فرکانس متغیر، رایانهها، تجهیزات اداری، کنترلکنندههای قابل برنامهریزی میتوانند نسبت به این وقایع بسیار حساس باشند.
به طور معمول، این وقایع هنگامی اتفاق میافتند که در سیستم برق شهری خطای موقت اتفاق بیافتد و یا بار بزرگی از مدار خارج و یا بانک خازنی بزرگی به مدار وارد شود، ایجاد می گردد و در نتیجه سطح ولتاژ کاهش و یا افزایش یابد.
حساسیت تجهیزات به این وقایع از آن جهت حائز اهمیت است که باعث خرابی تجهیزات ، کاهش راندمان و صدمه زدن به خط تولید شود.

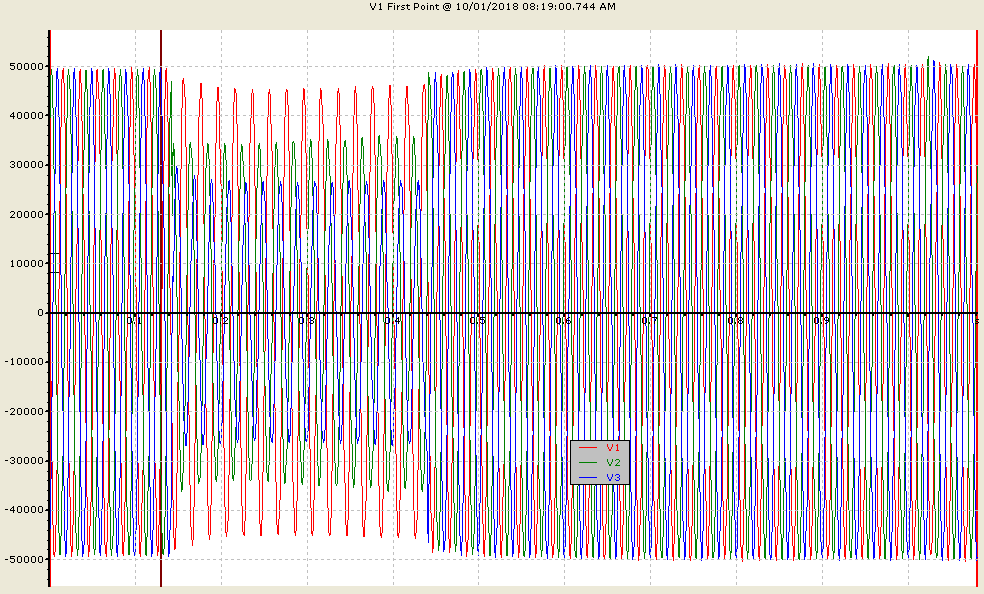

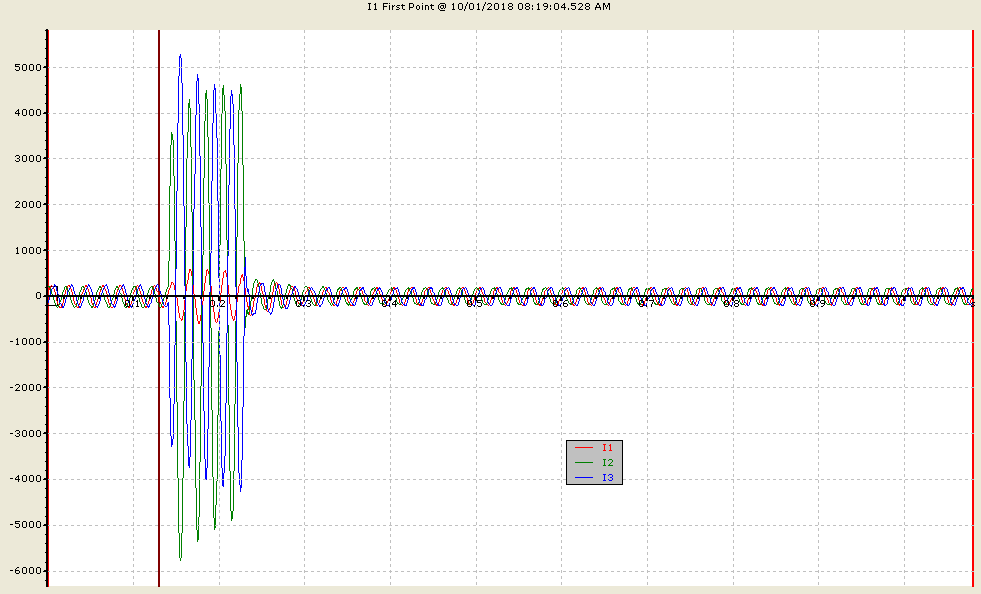

تصاویر اسلاید، تغییرات ولتاژ و جریان را به هنگام وقوع پديدة کمبود ولتاژ نشان مي دهد.

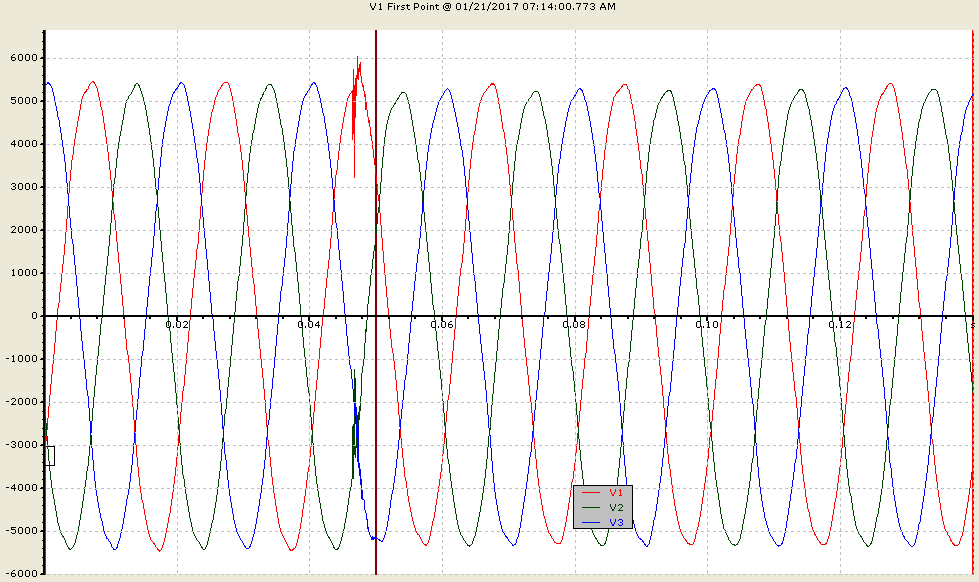

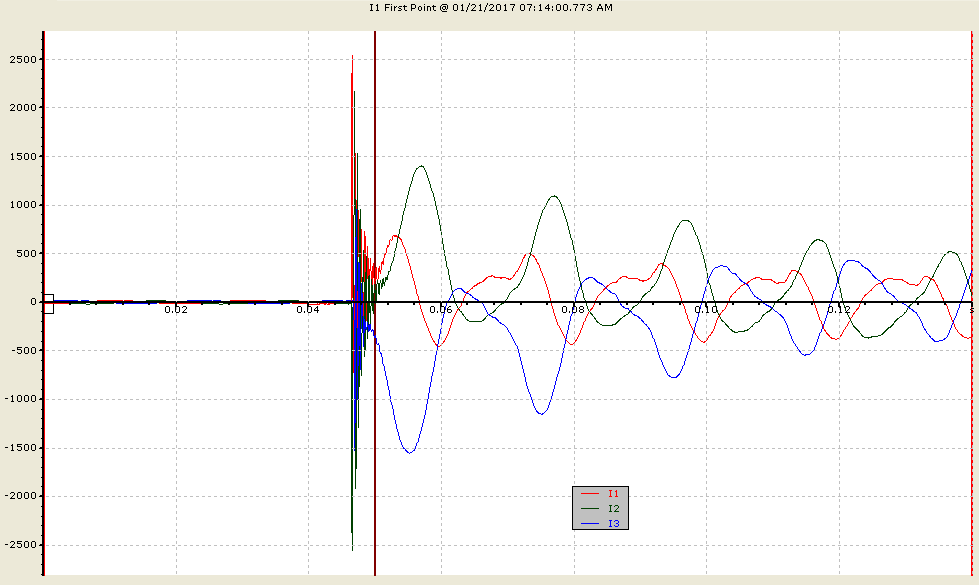

گذرای ولتاژ
گذرای ولتاژ (Transient) اختلالی در کیفیت توان است که می تواند با شدت زیاد و مخرب جریان و یا ولتاژ به همراه باشد.حتی ممکن است در سیستم های ولتاژ کم به هزاران ولت و آمپر برسد. با این حال ، چنین پدیده هایی تنها در مدت زمان بسیار کوتاهی کمتر از ۵۰ نانو ثانیه تا ۲۰ میلی ثانیه رخ دهد که فقط دستگاه های کیفیت توان می تواند ثبت کند.
درایوها، کامپیوترها، دیتاسنترها و یا سایر بارهای الکترونیکی می توانند در برابر ولتاژهای گذرا بسیار حساس باشند.
میزان تحمل این دستگاه ها اغلب کمتر از سایر بارها مانند موتورها، ترانس ها است.

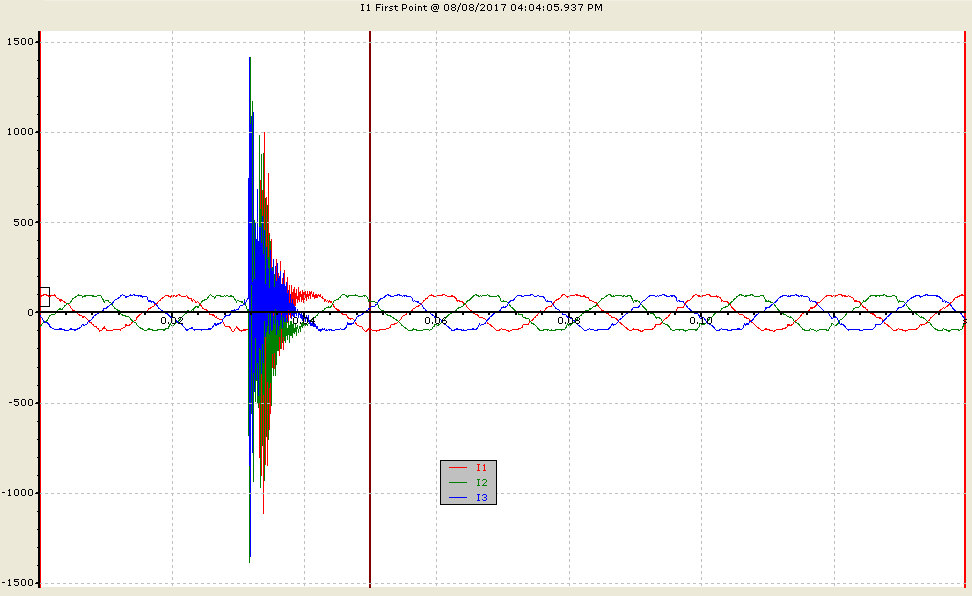

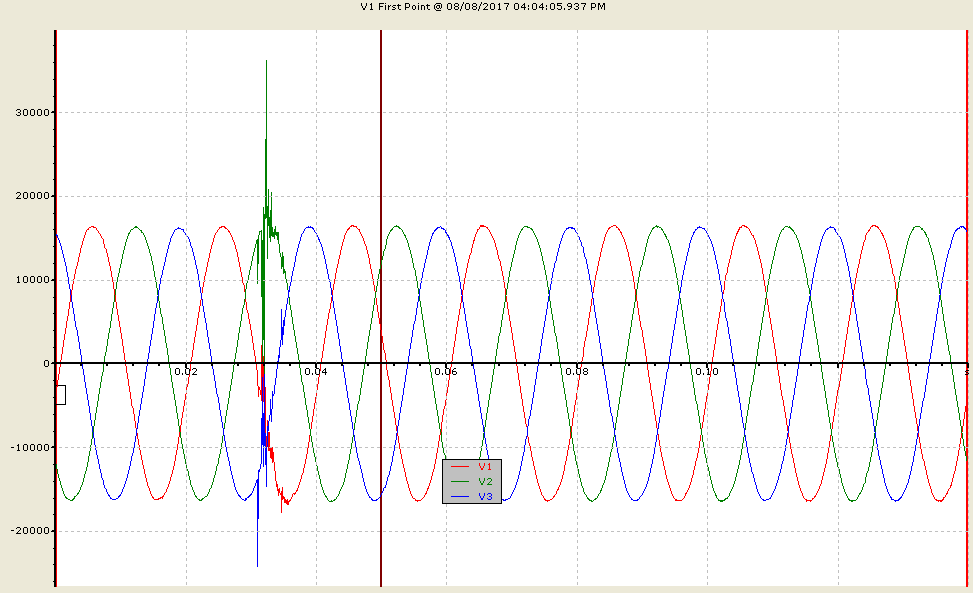

نگرانی اصلی در مورد ولتاژهای گذرا در اثر کلید زنی بارها خصوصا کلید زنی بانک های خازنی جهت جبران توان راکتیو و پرفیل ولتاژ است.

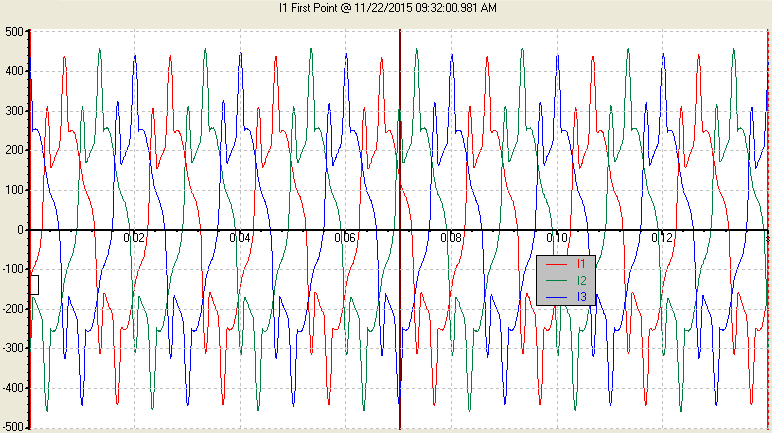

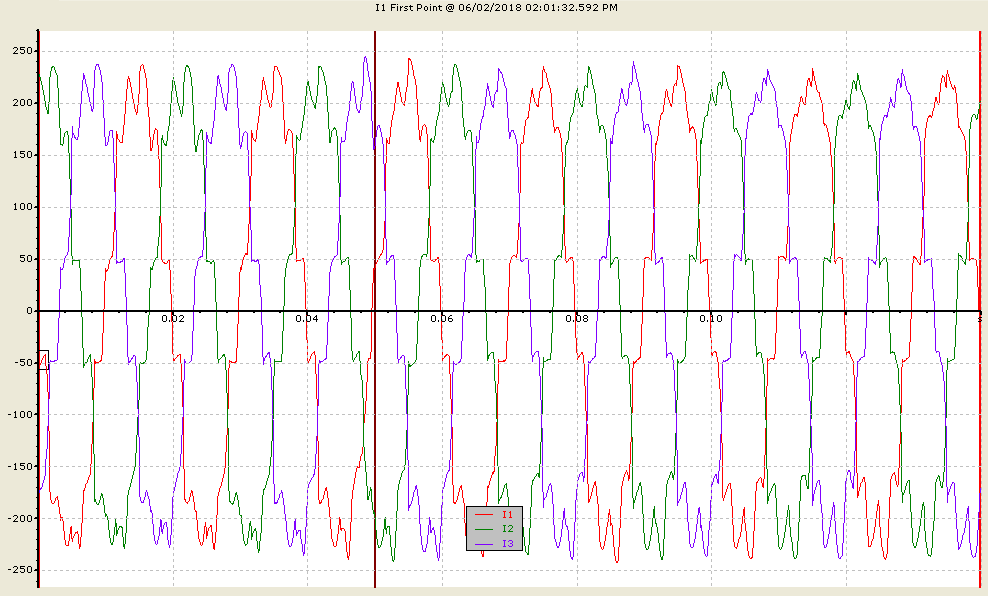

هارمونیک
درایوهای با سرعت قابل تنظیم و به همراه منبع تغذیه سوئیچنگ به دلیل ویژگی های غیرخطی خود باعث ایجاد جریان های هارمونیک می شوند.
این جریانهای هارمونیک می توانند با خصوصیات پاسخ فرکانس سیستم ترکیب شوند و باعث ایجاد تحریف ولتاژ هارمونیک شوند.
این اعوجاج می تواند باعث نقص کنترل ، خرابی خازن ، گرمای بیش از حد موتور و ترانسفورماتور و افزایش تلفات سیستم شود.
این مشکلات با استفاده از بانک های خازنی پیچیده می شود، که می تواند باعث افزایش شرایط رزونانس سطح اعوجاج هارمونیک شود.
علل شایع افت کیفیت توان

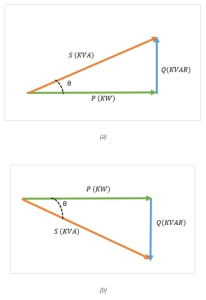

توان رآکتیو
زاویه فاز بین جریان های جریان و ولتاژ در یک سیستم AC. استفاده شده برای توسعه میدان مغناطیسی در موتورها، عامل قدرت کم قدرت است.

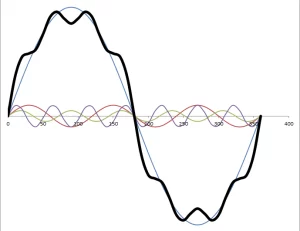

هارمونیک
چند برابر فرکانس عرضه، یعنی هارمونیک پنجم، اگر فرکانس منبع ۵۰ هرتز باشد، ۲۵۰ هرتز است. به علت بار الکتریکی قدرت مانند درایوهای متغیر سرعت و سیستم های UPS ناشی می شود.
عدم تعادل شبکه
ولتاژ خط مختلف. ناشی از بارهای تک فاز، بارهای فاز به فاز و بارهای سه بعدی نامتعادل مثل تجهیزات جوشکاری است.
Transients
تغییر سریع در موج سینوسی که در هر دو موج ولتاژ و جریان اتفاق می افتد رخ می دهد. به علت سوئیچینگ دستگاه ها، شروع و توقف تجهیزات بالا.

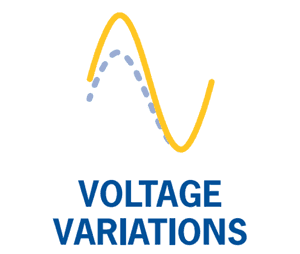

تغییرات ولتاژ
شامل dips، sags، swells، brown-outs. ولتاژ خط بالاتر یا پایینتر از ولتاژ اسمی برای یک دوره کوتاهتر است. به علت گسستگی شبکه، تغییر بارهای خازنی و بارگذاری بیش از حد رخ میدهد.

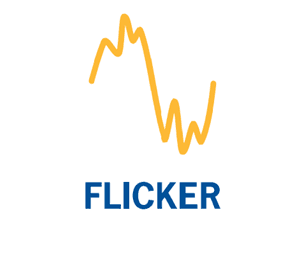

سوسو زدن
تغییرات تصادفی یا تکراری در ولتاژ. به علت آسیاب های تولید شده، عملیات EAF (کوره های قوس الکتریکی)، تجهیزات جوشکاری و شردر.
رزونانس
جریان انرژی الکتریکی، به عنوان مثال بین میدان مغناطیسی یک سلف و میدان الکتریکی یک خازن، دورهای تغییر جهت میدهد.
مشخصههای رایج شکل موج کیفیت توان
مشخصههای رایج شکل موج کیفیت توان چکیده: مشکلات کیفیت توان طیف گسترده ای از اختلالات و شرایط را در سیستم های برق […]

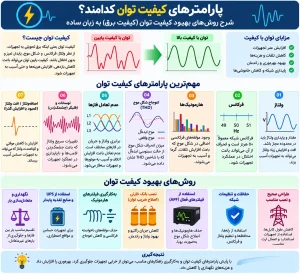

پارامترهای کیفیت توان کدامند؟ شرح روشهای بهبود کیفیت توان (کیفیت برق) به زبان ساده (کامل)
