قدرت خورشیدی
M&E Power یک پیمانکار منحصر به فرد در حوزه برق است که در نیویورک شمالی فعالیت میکند. در پنج سال اخیر، انرژی خورشیدی سنگ بنای اصلی این شرکت شده است. تیم رهبری میدانی M&E Power تحت هدایت تام زینک، سوپرینتندنت برق و برقکار ماهر IBEW 236، اداره میشود. این تیم با نظارت مارک سیگر، مدیر QAQC و برقکار حرفهای، تمامی پروژههای خورشیدی را با دقت و کیفیت بالا مدیریت میکند. دامنه کار آنها شامل پروژههای خورشیدی با مقیاسهای وسیع از 7 مگاوات تا 27 مگاوات DC است که از مرز کانادا تا دره هادسون را پوشش میدهند.
دستگاه شناسایی خطای زمین Fluke GFL-1500
شهرت M&E Power بر پایه راهاندازی دقیق و مستند بنا شده است. پیش از انتقال هر پروژه، تیم تست مقاومت عایق، ولتاژ و ردیابی منحنی I-V را با استفاده از مجموعهای از ابزارهای تست حرفهای، از قبیل متر کلمپی Fluke 393 و آنالیزور فلکس PVA-1500HE انجام میدهد. در اکثر پروژهها، تمامی مراحل بهدقت ریست میشود، مستندات بهصورت کامل ارائه میگردد و محل پروژه بهصورت زنده بدون مشکل فعالیت میکند.
عیب مداوم و تولیدکننده سختگیر
سایت بهطور کامل راهاندازی شده بود، اما یک اینورتر مرکزی در پروژه دفن شده، هشدار خطای زمین را نشان میداد و از پذیرش کامل خودداری میکرد. برای M&E Power، به نظر نمیرسید مشکلی وجود داشته باشد. قرائتهای مقاومت عایق کاملاً تمیز بود، اندازهگیری ولتاژ به زمین بهدقت انجام و مستندات راهاندازی نیز ارسال شده بود.
موضع تولیدکننده قاطعانه بود: آنها تا زمانی که M&E Power نتواند دوباره ثابت کند که هیچ خطای زمینی در کابلها یا ماژولهای متصل به آن اینورتر وجود ندارد، تکنسینی ارسال نخواهند کرد. مشتری، که understandably نگران راهاندازی سایت خود برای تولید درآمد بود، پیامی ارسال کرد: لطفاً برگردید، نشان دهید که سیستم بدون مشکل است و آنها را به حرکت درآورید.
این وضعیت چالشی بزرگ بود. M&E Power قبلاً کار را به درستی انجام داده بود. حال، آنها ناگزیر بودند دوباره ثابت کنند که کار خود را درست انجام دادهاند — و اگر نتوانند بهطور مؤثر این کار را انجام دهند، هزینه آن متوجه خودشان خواهد بود — با توجه به اینکه اگر خطایی پیش بیاید، عواقب قابل توجهی در پی خواهد داشت. حفاری مسیرهای کابل دفنشده و جایگزینی خوراکیهای زیرزمینی در یک سایت با مقیاس Utility، چالشی است نه چندان ساده.
“هر دقیقهای که دستگاه خاموش است، آنها با مشکل مواجهاند و فشار برای حل سریع آن وجود دارد.”
— مارک سیگر، مدیر QAQC، M&E Power
گذار از روشهای قدیمی: کند، سیستماتیک و استرسزا
پیش از ورود دستگاه Fluke GFL-1500، رفع خطای زمین — یا اثبات عدم وجود آن — به فرآیندهایی دستی وابسته بود. این به معنای قطع انرژی تجهیزات، ایزوله کردن هادیهای فردی و کار از جعبههای ترکیبی به جعبههای ترکیبی دیگر بود که سیستم را به سادهترین اجزای خود تقسیم میکرد.
“این کار میتوانست نیم ساعت تا یک ساعت طول بکشد، یا ممکن بود چندین روز به طول انجامد.”
— مارک سیگر، مدیر QAQC، M&E Power
در یک سایت وسیع با دهها جعبه ترکیبی و صدها رشته، این فرآیند حتی زمانی که تیم بهطور مؤثر آن را اجرا میکرد، وقتگیر و خستهکننده بود. و وقتی Stakes شامل جایگزینی کابلهای زیرزمینی بود، فشار و استرس بهطرز قابل توجهی افزایش مییافت.
برای حل این مشکل، آن روش فرسایشی حذف شده بود. سیستم آنقدر بزرگ بود که زمان صرفشده برای آزمایش آن به هیچ عنوان قابل قبول نبود و ریسک بالایی را شامل میشد.
استفاده از GFL-1500: نوع جدیدی از اطمینان
مارک دستگاه Fluke GFL-1500 را در ماههای بعد از راهاندازی اولیه خرید — بخشی به دلیل تجارب قبلی با مشکلات خطای زمین و بخشی نیز به دلیل اینکه تیم خواسته بود برای مواجهه با مشکلات مشابه در آینده آماده باشد. وقتی وضعیت تولیدکننده اینورتر دوباره ظاهر شد، زمانبندی به قدری مناسب بود که برای آنها فرصت حل سریع فراهم کرد.
آنچه GFL-1500 را برای این چالش بهویژه مناسب میساخت، قابلیت آن در تست تجهیزات تحت بار بود. بهجای خاموش کردن همه چیز و ایزولهسازی هادیها بهصورت تکی، تیم فقط کافی بود اینورتر مرکزی را خاموش کند، عدم وجود ولتاژ را تأیید کند و سپس GFL-1500 را به باس DC اینورتر مرکزی متصل کند. از این مرحله، آنها توانستند اینورتر را بهطور ایمن دوباره روشن کنند و هر هادی و ماژول خورشیدی متصل را بهصورت همزمان آزمایش کنند — در حالی که مجموعه همچنان فعال بود.
تام روند را چنین توضیح داد: آنها هادیهای DC را یکی یکی از طریق قطعکن DC درست در بیرون از اینورتر ایزوله کردند و هر هادی را از طریق چندین لایه کابل دفنشده تا جعبههای ترکیبی انرژیدار آزمایش کردند. هر رشته، هر خط کابل و هر ماژول — همه بهطور کامل تست و تأیید شدند. نتایج با عکسهایی از نمایشگر GFL-1500 در هر نقطه آزمایش درج گردید و مقاومت تخمینی مستند و عدم وجود عیب در هر مدار تأیید شد.
کل اینورتر در حدود سه ساعت پاک شد.

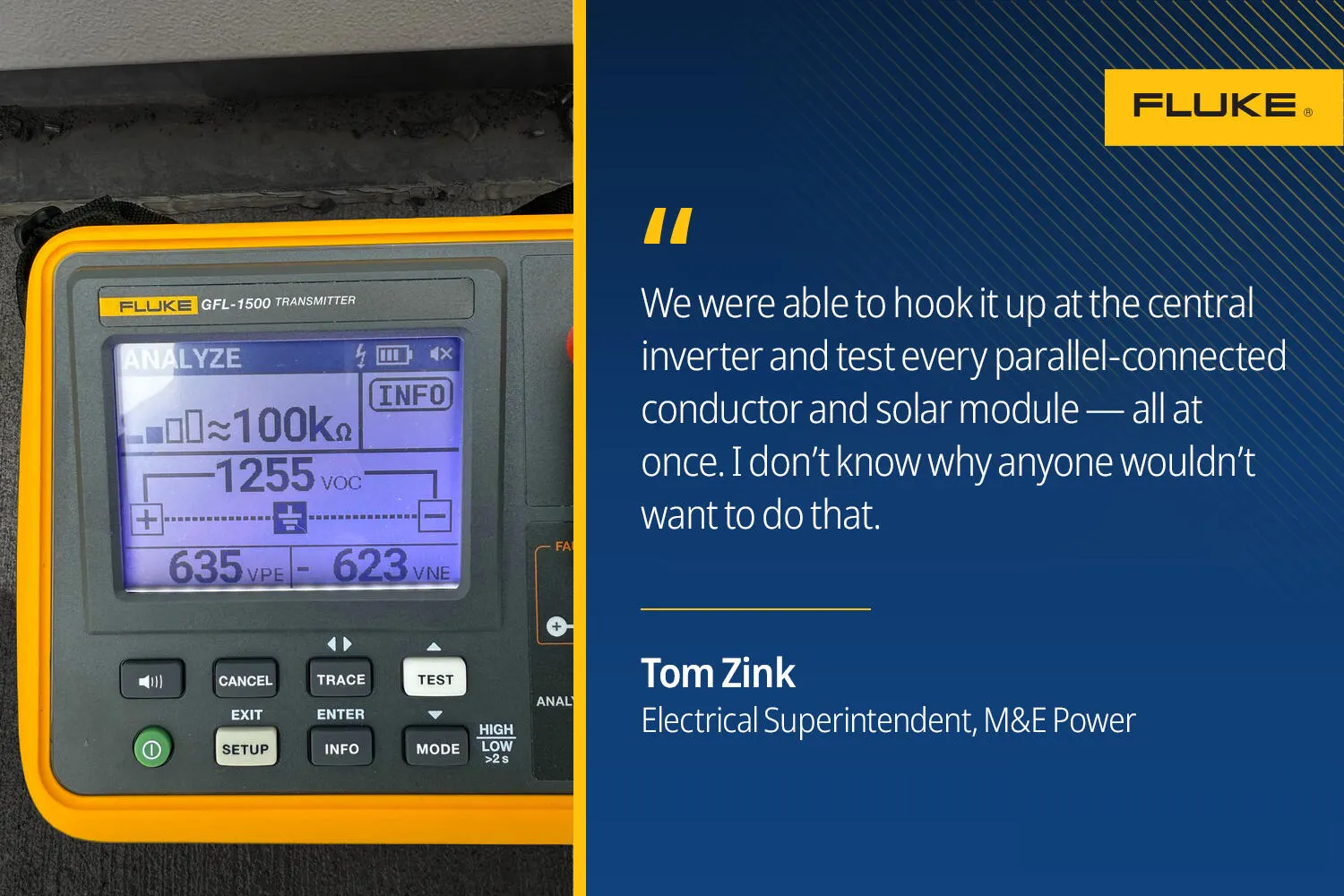

“ما توانستیم GFL-1500 را به اینورتر مرکزی وصل کنیم و هر هادی و ماژول خورشیدی متصل را همزمان آزمایش کنیم — همه با هم. نمیدانم چرا کسی نمیخواهد این کار را انجام دهد.”
— تام زینک، سوپرینتندنت برق، M&E Power
ارائه خبر به تولیدکننده
M&E Power یافتههای خود را بهصورت روکنی و مختصر جمعآوری کرد: خلاصهای از مشکل، توصیف روششناسی تست، عکسهایی از GFL-1500 متصل به اینورتر و هر جعبه ترکیبی، و همچنین توصیههایی در خصوص منبع محتمل مشکل درون خود اینورتر. این گزارش به مشتری ارائه و به تولیدکننده ارجاع داده شد.
پس از دریافت مستندات، مشتری سؤال دیگری نداشت. تولیدکننده سریعاً تکنسینی را ارسال کرد. علت اصلی، همانطور که تیم مشکوک بود، یک دستگاه مانیتورینگ عایق معیوب درون اینورتر مرکزی بود — نه نقصی در کابلها یا ماژولهایی که M&E Power نصب کرده بود.
کارشناسی تیم تأیید و اینورتر دوباره آنلاین شد. آنچه میتوانست به یک اختلاف طولانی و پرهزینه تبدیل شود، بهطرز مؤثری و با ظرافت بسته شد.
کاربرد جدید: اثبات عدم وجود مشکل
آنچه این داستان را بهویژه جالب میکند این است که GFL-1500 در اینجا به شکلی خاص برای کارگیری شده است که اکثر افراد در ارتباط با دستگاههای شناسایی خطای زمین به آن فکر نمیکنند. هیچ عیبی یافت نشد، زیرا عیبی برای یافتن وجود نداشت. ارزش این ابزار در شناسایی یک مشکل نبود — بلکه در تولید اثباتی سریع، معتبر و مستند از عدم وجود مشکل بود.
چنانکه مارک بیان کرد:
“ضروری نبود که خطای زمین را پیدا کند. این ابزار در اثبات عدم وجود آن مؤثر بود.”
نگاهی به جلو
برای M&E Power، GFL-1500 بهعنوان بخشی از ابزارهای استاندارد در فراخوانهای O&M شده است. مارک آن را با این جمله توصیف کرد:
“این یک نوع آس در آستین است. میتواند ما را از یک موقعیت دشوار خارج کند.”
— مارک سیگر، مدیر QAQC، M&E Power
در دو فراخوان O&M بعدی که مشتریان خطاهای کد خطای زمین متناوب را گزارش کردند، تام GFL-1500 را بهعنوان یک قاعده همراه آورد. در هر دو مورد، خطا تا زمان رسیدن تیم برطرف شده بود — اما داشتن این ابزار در دست به معنای آمادگی آنها برای یافتن مشکل در صورت عدم برطرف شدن آن بود.
تیم همچنین یک انطباق طبیعی برای این ابزار در جریان کار ساختوساز خود میبیند. با پیشرفت پروژههای جدید در مرحله تست عملکرد و راهاندازی، داشتن یک روش مطمئن برای تأیید سریع عدم وجود خطای زمین، لایهای از اطمینان به فرآیند اضافه میکند — و یک دفاع آماده در صورت بروز سوالات در آینده.
پرسشهای متداول
Fluke GFL-1500 چیست؟
این دستگاه برای شناسایی خطاهای زمین در سیستمهای خورشیدی استفاده میشود.
چگونه میتوان از GFL-1500 استفاده کرد؟
با متصل کردن آن به باس DC اینورتر، میتوان بهصورت همزمان تمام هادیهای متصل را آزمایش کرد.
اینورتر چگونه عیبیابی میشود؟
دایماً با ابزارهای خاص مانند GFL-1500 جهت اطمینان از عدم وجود خطا آزمایش میشود.
مزایای استفاده از GFL-1500 در پروژههای خورشیدی چیست؟
ارائه اثبات سریع و مستند از عدم وجود خطا و تسهیل در روند عملکرد و راهاندازی.
