استانداردهای ایمنی ایستگاه‌های شارژ خودروهای الکتریکی: چه مواردی را تکنسین‌ها باید قبل از روشن کردن یک EVSE بررسی کنند

استانداردهای ایمنی ایستگاه‌های شارژ خودروهای الکتریکی

با گسترش روزافزون زیرساخت‌های شارژ خودروهای الکتریکی در فضاهای تجاری، انبارهای ناوگان، محیط‌های کاری، مجتمع‌های پارکینگ و شبکه‌های شارژ عمومی، بار trách nhiệm بر دوش تکنسین‌های میدانی هم سنگین‌تر شده است.

تنها نصب یک شارژر کار تمام نشده است. پیش از اینکه یک ایستگاه شارژ EV به بهره‌برداری برسد، تکنسین‌ها باید اطمینان حاصل کنند که دستگاه به‌صورت ایمن کار می‌کند، به‌درستی با خودروها گفت‌وگو می‌کند و در برابر اشکالات احتمالی واکنش مناسب نشان می‌دهد. صرفاً روشن شدن شارژر، ضمانت готов بودن آن برای استفاده نیست.

در همین نقطه است که استانداردهای ایمنی وارد عمل می‌شوند.

برای تکنسین‌هایی که وظیفه راه‌اندازی، نگهداری و عیب‌یابی تجهیزات تأمین برق خودروهای الکتریکی (EVSE) را بر عهده دارند، استانداردهایی چون ماده ۶۲۵ NEC، UL ۲۲۰۲، UL ۲۲۳۱، SAE J1772 و IEC ۶۱۸۵۱ چارچوبی فراهم می‌آورند تا ایمنی و انطباق یک ایستگاه شارزی سنجیده شود.

درک نحوه اعمال این استانداردها در میدانی، به تکنسین‌ها کمک می‌کند تا ریسک‌ها را کاهش دهند، از تأخیرهای نصب پیشگیری کنند، قابلیت اطمینان را بالا ببرند و مستندات مناسبی برای مالکین، اپراتورها و بازرسان تدوین کنند.

چرا استانداردهای EVSE برای تکنسین‌های میدانی حیاتی هستند

اکثریت استانداردهای ایمنی با نگاه به تولیدکنندگان، طراحان و نهادهای نظارتی تدوین شده‌اند. با این حال، تکنسین‌ها اغلب آخرین خط دفاع پیش از فعال‌سازی یک ایستگاه شارژ برای سرویس‌دهی به رانندگان محسوب می‌شوند.

در طول فرآیندهای راه‌اندازی و نگهداری، تکنسین‌ها موظف‌اند موارد زیر را تأیید کنند:

• عملکرد صحیح سیستم‌های حفاظت در برابر faults
• انسجام عایق مطابق با الزامات فنی
• ارتباط صحیح و کامل خودرو با شارژر
• عملکرد دقیق رله‌ها و کنتاکتورها
• واکنش مناسب سیستم‌های حفاظتی در شرایط fault
• انطباق نصب با کدهای برق محلی

با افزایش سطح توان شارژرها—به‌ویژه در سیستم‌های شارژ سریع DC که در رنج صدها ولت و آمپر کار می‌کنند—عواقب نصب نادرست یا faults کشف‌نشده، بیش از پیش Tiên‌آور و پرخطر می‌شود.

هدف از انطباق، فراتر از گذراندن یک بازرسی است؛ اطمینان از آن است که تکنسین‌ها، رانندگان، وسایط نقلیه و تأسیسات در طول عمر سیستم شارژ در امان بمانند.

ماده ۶۲۵ NEC: ستون فقرات نصب‌های شارژ EV

در ایالات متحده، نصب‌های شارژ EV بیشتر تحت نظر ماده ۶۲۵ از کد ملی برق (NEC) قرار می‌گیرند.

برای تکنسین‌های میدانی، ماده ۶۲۵ بر ابعاد متعددی از نصب و راه‌اندازی اثر مستقیم دارد، از جمله:

• مدارهای شاخه‌ای اختصاصی
• الزامات حفاظت در برابر faults
• قطع‌کننده‌های تجهیزات
• اندازه‌گیری صحیح هادی‌ها
• الزامات مدیریت کابل
• علامت‌گذاری و برچسب‌گذاری تجهیزات
• حفاظت از جان و مال

هرچند مهندسان برق معمولاً سیستم‌ها را بر اساس الزامات NEC طراحی می‌کنند، اما تکنسین‌ها هستند که قبل از برق‌دهی، صحت اجرای طرح‌های تأییدشده و تطابق با کدهای محلی را چک می‌کنند.

شناخت ماده ۶۲۵ در عیب‌یابی نیز موثر است—از trip‌های مزاحم و زمین‌گذاری نادرست گرفته تا مدارهای بیش از حد بارگذاری‌شده یا کاستی‌های نصب که در بازرسی آشکار می‌شوند.

استانداردهای UL: گواهی ایمنی EVSE در شرایط واقعی

اگر NEC الزامات نصب را تدوین می‌کند، استانداردهای UL می‌سنجند که آیا خودِ تجهیزات شارژ EV به‌صورت ذاتی و در عمل ایمن است یا خیر.

چندین استاندارد UL به طور مستقیم مربوط به تکنسین‌های EVSE است.

UL 2202

UL ۲۲۰۲ مختص تجهیزات شارژ DC است و الزامات ایمنی سیستم‌های شارژ با توان بالا را تشریح می‌کند. این استاندارد حوزه‌هایی را در بر می‌گیرد:

• سیستم‌های حفاظت الکتریکی
• تشخیص faults
• واکنش به faults
• الزامات جداسازی
• حفاظت محیطی

UL ۲۲۳۱-۱ و UL ۲۲۳۱-۲

این دو استاندارد بر حفاظت در برابر شوک الکتریکی متمرکزند. آن‌ها الزامات سیستم‌هایی را که افراد را در برابر ولتاژهای خطرناک مصون می‌سازند، تعیین می‌کنند و تایید می‌نمایند که مکانیسم‌های حفاظتی در شرایط fault به‌درستی کار می‌کنند.

UL 2594

UL ۲۵۹۴ مربوط به تجهیزات شارژ AC سطح ۱ و ۲ است و الزامات ایمنی برای EVSEهای کاربردی در شارژ روزمره را постанов می‌کند.

UL 991

با رو به رشد شدن نفوذ نرم‌افزار در ایستگاه‌های شارژ، UL ۹۹۱ سیستم‌های کنترل و منطق مدیریت faults را برای اطمینان از عملکرد ایمن نرم‌افزارهای مرتبط با ایمنی، ارزیابی می‌کند.

برای تکنسین‌ها، این استانداردها به‌ویژه هنگام تأیید عملکرد شارژر پس از نصب، نگهداری، تعمیرات یا ارتقا، اهمیت حرارتی پیدا می‌کنند.

SAE J1772: تایید ارتباط وسایط نقلیه

یکی از رایج‌ترین وظایف راه‌اندازی، تأیید برقراری ارتباط بین خودرو و ایستگاه شارژ است.

در آمریکای شمالی، SAE J1772 نحوه گفت‌وگوی EVSE و وسایط نقلیه در طول جلسات شارژ را تعریف می‌کند. این استاندارد بر موارد زیر حکم‌رانی می‌کند:

• رابط‌های اتصال‌دهنده
• سیگنال‌دهی Control Pilot (CP)
• انتقال حالت‌های شارژ
• قفل‌های ایمنی

یک شارژر می‌تواند به‌نظر کاملاً عملیاتی برسد، اما نتواند ارتباط مناسبی با یک خودرو برقرار کند. به همین دلیل، آزمایش Control Pilot یک گام حیاتی در راه‌اندازی و عیب‌یابی محسوب می‌شود. تأیید سیگنال‌های CP به تکنسین‌ها کمک می‌کند تا مشکلات را پیش از اینکه مشتری در میدانی با خطای شارژ مواجه شود، شناسایی کنند.

استانداردهای جهانی که تکنسین‌ها ممکن است با آن‌ها روبرو شوند

با پیشرفت زیرساخت‌های شارژ به سمت بین‌المللی‌شدن، تکنسین‌ها ممکن است با استانداردهایی نیز روبرو شوند که ریشه در خارج از آمریکای شمالی دارند.

IEC 61851

IEC ۶۱۸۵۱ الزامات بین‌المللی برای سیستم‌های شارژ هدایت‌شده را تدوین می‌کند و به‌طور گسترده در اروپا و سایر بازارهای جهانی به کار می‌رود.

ISO 15118

ISO ۱۵۱۱۸ بر ارتباط بین EVها و ایستگاه‌های شارز نظارت دارد و قابلیت‌های پیشرفته‌ای چون تأیید Plug & Charge را پشتیبانی می‌کند.

IEEE 1547

برای سیستم‌های شارزی که با منابع انرژی تجدیدپذیر یکپارچه شده‌اند، IEEE ۱۵۴۷ الزامات اتصال به شبکه برق را تشریح می‌کند.

تکنسین‌هایی که با سازمان‌های چندملیتی، تجهیزات وارداتی یا سیستم‌های شارژ متصل به شبکه برق کار می‌کنند، معمولاً در حین استقرار و عیب‌یابی با این استانداردها مواجه می‌شوند.

مواردی که تکنسین‌ها قبل از راه‌اندازی یک ایستگاه شارژ EVSE باید بررسی کنند

استانداردهای ایمنی زمانی به بیشترین ارزش خود می‌رسند که به فعالیت‌های عملی در میدان تبدیل شوند.

پیش از اینکه ولتاژ به یک ایستگاه شارژ خودروی الکتریکی اعمال گردد، تکنسین‌ها باید چندین عملکرد حیاتی را به دقت بررسی کنند:

• مقاومت عایقی (Insulation Resistance): تست مقاومت عایقی کمک می‌کند تا رساناهای آسیب‌دیده، آلودگی، نفوذ رطوبت یا مشکلات نصبی که ممکن است خطرات ایمنی ایجاد کنند، شناسایی شوند.
• حفاظت در برابر خطای زمین (Ground Fault Protection): سیستم‌های حفاظت در برابر خطای زمین باید قادر به شناسایی شرایط خطا باشند و قبل از اینکه پرسنل در معرض ولتاژهای خطرناک قرار گیرند، واکنش مناسبی نشان دهند.
• ارتباط پایلوت کنترلی (Control Pilot Communication): تأیید سیگنال‌زنی CP تضمین می‌کند که شارژر و خودرو می‌توانند به‌طور ایمن یک جلسه شارژ را آغاز و حفظ کنند.
• عملکرد رله و کنتاکتور (Relay and Contactor Operation): تکنسین‌ها باید بررسی کنند که کنتاکتورها در شرایط عملیاتی پیش‌بینی‌شده به‌درستی عمل کرده و در صورت بروز خطا بلافاصله به حالت باز برگردند.
• تأیید ولتاژ (Voltage Verification): ولتاژهای ورودی و خروجی باید تحت شرایط عملیاتی اعتبارسنجی شوند تا عملکرد ایمن و صحیح شارژر تضمین گردد.
• مستندسازی (Documentation): سوابق بهره‌برداری به‌عنوان مدرکی مبنی بر آزمون صحیح سیستم‌ها تلقی می‌شود و می‌تواند به بازرسی‌ها، ادعاهای گارانتی، فعالیت‌های نگهداری آتی و ممیزی‌های انطباق کمک شایانی کند.

آزمون مدرن EVSE بدون نیاز به خودرو

<pدر گذشته، برای تأیید عملکرد شارژر، تکنسین‌ها مجبور بودند یک خودروی واقعی را به ایستگاه شارژ متصل کنند.

اما امروز، آداپتورهای تست تخصصی EVSE به تکنسین‌ها این امکان را می‌دهند که رفتار خودرو را شبیه‌سازی کرده، شرایط خطا را بازتولید کرده و عملکرد شارژر را بدون نیاز به دسترسی به یک خودروی الکتریکی، اعتبارسنجی کنند.

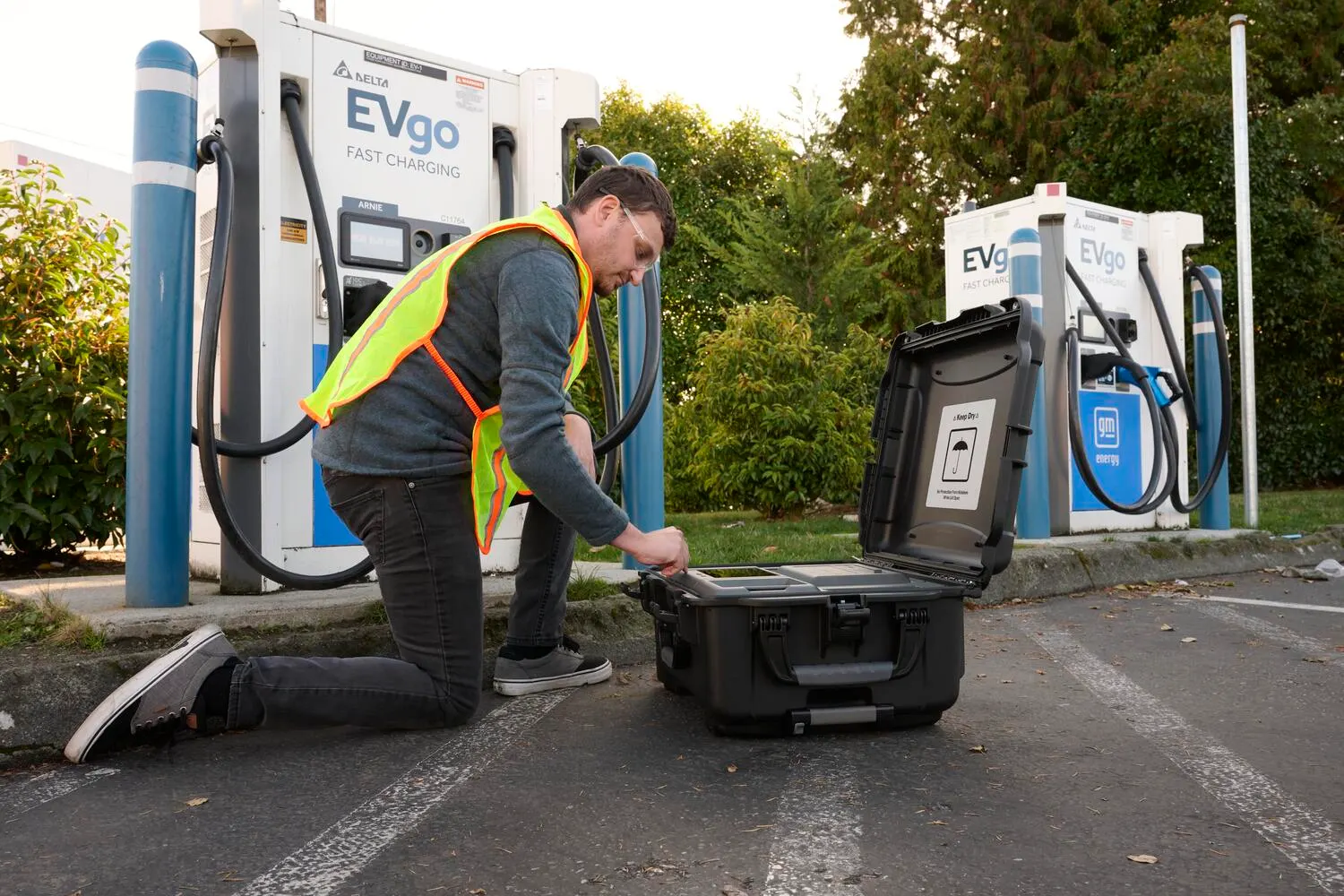

تست‌کننده ایستگاه شارژ خودروی الکتریکی Fluke FEV500 با قابلیت تأیید عملکرد شارژر، ارزیابی سیستم‌های ایمنی، اعتبارسنجی ارتباط پایلوت کنترلی و انجام اندازه‌گیری‌های الکتریکی از یک پلتفرم واحد، این قابلیت‌ها را به شکل قابل توجهی گسترش می‌دهد.

برای سازمان‌هایی که مشغول به‌کار بر روی استقرارهای بزرگ شارژ هستند، این رویکرد به بهبود ثبات، کاهش زمان آزمون و ایجاد رویه‌های بهره‌برداری قابل تکرار کمک می‌کند.

ایمنی پیش از اولین جلسه شارژ آغاز می‌شود

هر ایستگاه شارژ خودروی الکتریکی در نهایت به لحظه‌ای می‌رسد که نخستین نفر دکمه «شروع شارژ» را فشار می‌دهد.

اقداماتی که تکنسین‌ها پیش از آن لحظه انجام می‌دهند، تعیین‌کننده‌ی این است که آیا ایستگاه به‌طور ایمن، قابل اطمینان و مطابق با مقررات عمل می‌کند یا خیر.

استانداردهایی مانند ماده ۶۲۵ NEC، UL ۲۲۰۲، UL ۲۲۳۱، SAE J1772، IEC ۶۱۸۵۱ و ISO ۱۵۱۱۸ فراتر از الزامات قانونی هستند. این استانداردها چارچوبی عملی فراهم می‌آورند که اطمینان می‌دهد سیستم‌های شارژ از افراد، خودروها و زیرساخت‌ها در شرایط عملیاتی واقعی به‌خوبی محافظت می‌کنند.

برای تکنسین‌هایی که مسئولیت بهره‌برداری و نگهداری زیرساخت شارژ خودروهای الکتریکی را بر عهده دارند، درک این استانداردها یکی از بهترین راه‌ها برای ارتقاء ایمنی، کاهش زمان عیب‌یابی و اطمینان از آماده بودن هر شارژر برای ارائه خدمات است.

پرسش‌های متداول

استانداردهای EVSE چیست؟

استانداردهای EVSE مجموعه‌ای از الزامات ایمنی هستند که به تأسیس و نگهداری تجهیزات شارژ خودروهای الکتریکی کمک می‌کنند.

چرا استانداردهای ایمنی برای تکنسین‌ها مهم هستند؟

استانداردهای ایمنی برای محافظت از تکنسین‌ها و کاربران نهایی در برابر خطرات ناشی از تجهیزات شارژ ضروری هستند.

SAE J1772 چه نقشی دارد؟

SAE J1772 پروتکلی برای ارتباط صحیح بین خودروها و ایستگاه‌های شارژ است و تضمین می‌کند که عملیات شارژ به‌درستی انجام شود.
