امنیت تابلو توزیع ولتاژ پایین: راهنمای جامع پیشگیری از خطرات برق
مارس ۲۰۰۷
انتشار توسط تری چندلر، مدیر مهندسی، پاور کوالیتی تایلند لTD / پاور کوالیتی اینک، آمریکا. ایمیلها: terryc@powerquality.org، terryc@powerquality.co.th

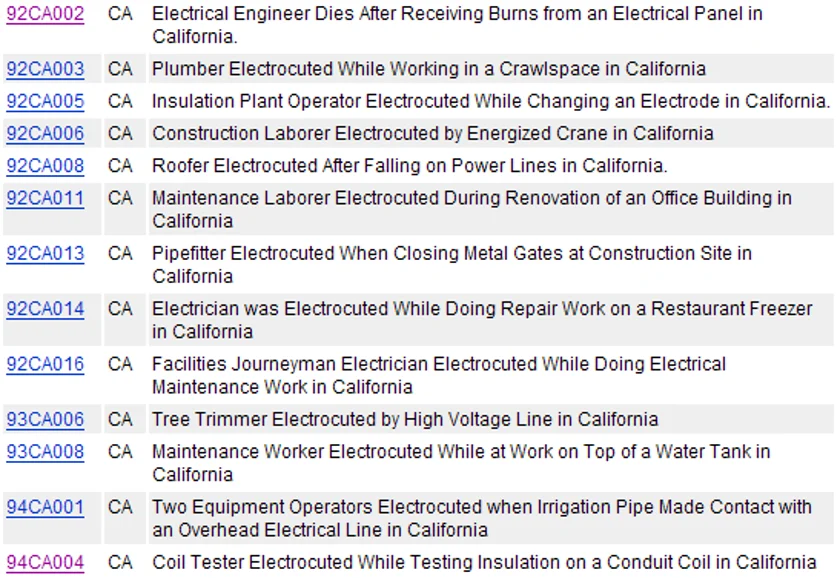

مرگ ناشی از تصادف واقعی است!!
منبع: CDC NIOSH
فهرست
آمار مرگومیر ناشی از شوک الکتریکی در ایالات متحده
شوکهای الکتریکی سالانه حدود ۱۰۰۰ نفر در ایالات متحده را به قتل میرسانند، یعنی تقریبا ۱٪ از کل مرگهای تصادفی.
شوک الکتریکی در ۳ تا ۱۵ درصد موارد منجر به مرگ میشود. بسیاری از بازماندگان نیاز به برش عضو دارند یا با سوختنهای عروسکش دچار بینمایی میشوند.
انواع آسیبهای الکتریکی
آسیبهای الکتریکی میتوانند طیف وسیعی از ولتاژها را در بر بگیرند، اما ریسک آسیب به طور کلی با افزایش ولتاژ بیشتر میشود و به شرایط فردی بستگی دارد.
- شوک الکتریکی (Electric shock)
- سوختنهای الکتریکی (Electrical burns)
- از دست دادن کنترل عضله (Loss of muscle control)
- سوختنهای حرارتی (Thermal burns)
شوک الکتریکی
ولتاژی به میزان ۵۰ ولت که بین دو بخش از بدن انسان اعمال شود، جریان الکتریکی ایجاد میکند که میتواند سیگنالهای الکتریکی بین مغز و عضلات را مسدود کند.
- متوقف کردن ضربان قلب به درستی
- جلوگیری از نفسکشی فرد
- ایجاد چرکهای عضلهای
سوختنهای الکتریکی
اگر جریان الکتریکی از بدن انسان عبور کند، بافتها در امتداد مسیر جریان داغ میشوند و سوختنهای عمیق و دائماً ناتوانکننده ایجاد میکنند.
سوختنها در ولتاژهای بالاتر رایجترند، اما ممکن است از ولتاژ پایین نیز رخ دهند.
از دست دادن کنترل عضله
شوک الکتریکی چرکهای عضلهای دردناک ایجاد میکند که میتوانند قوی به حد شکستن استخوانها یا خارج کردن مفصلها باشند.
این اغلب به این معنی است که فرد نمیتواند «رها کند» یا از شوک الکتریکی فرار کند.
فرد ممکن است اگر در ارتفاع کار میکند بیفتد یا به ماشینآلات مجاور پرتاب شود.

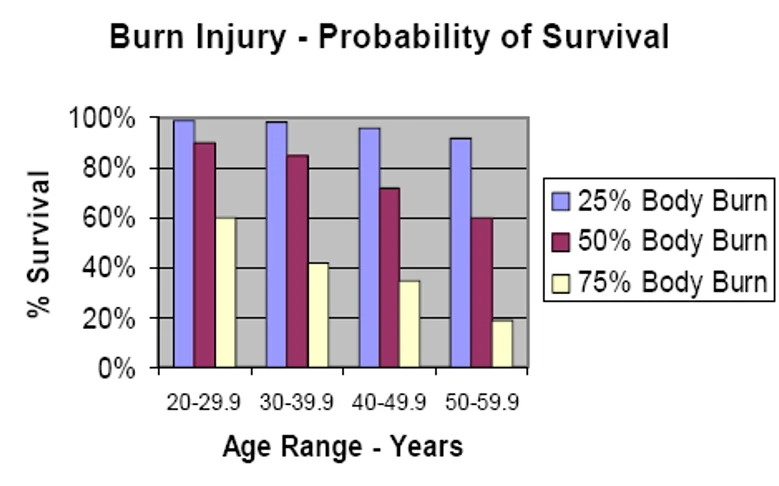

بقای سوختن
تصویر: انجمن سوختن آمریکا (مطالعه ۱۹۹۱-۱۹۹۳)، منتشر شده در ۲۰۰۶
خطرات برق – آیا میدانید آنها چیستند؟ به اثر د. ک. نایتزِل
سوختنهای حرارتی
بارگذاری بیش از حد، معیوب، نگهداری نادرست یا کورتدهیها بسیار داغ میشوند.
حتی باتریهای ولتاژ پایین (۱۲ ولت) میتوانند داغ شده و در صورت کورتدهی منفجر شوند.

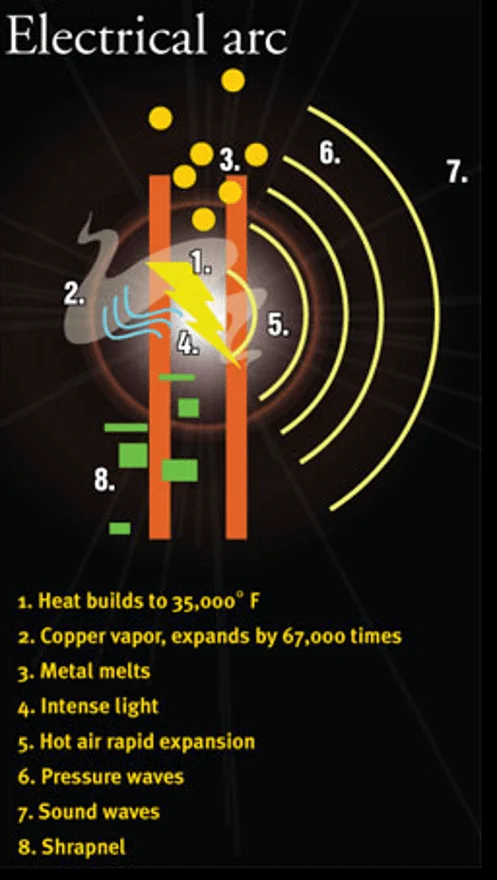

قوس الکتریکی (Arc Flash)
سه مسئله اصلی قوس الکتریکی
- دما قوس
- انرژی رویداد (Incident energy)
- فشار ناشی از گسترش گاز
نکته اصلی دما قوس و سوختن لباس است.

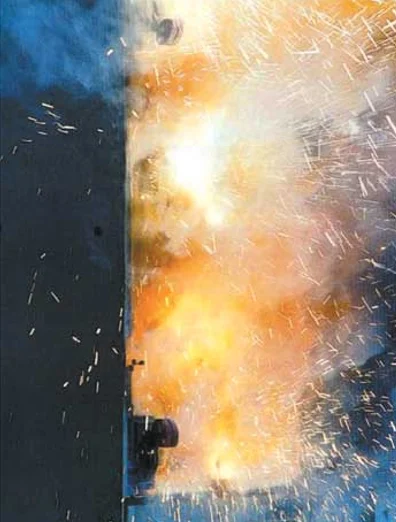

تست قوس الکتریکی
یک تست قوس الکتریکی با مداری تنظیم شده که ۲۰۰۰۰ آمپر در ۴۸۰ ولت، ۳ فاز تحویل میداد انجام شد. نور ساطع شده خود قوس است.

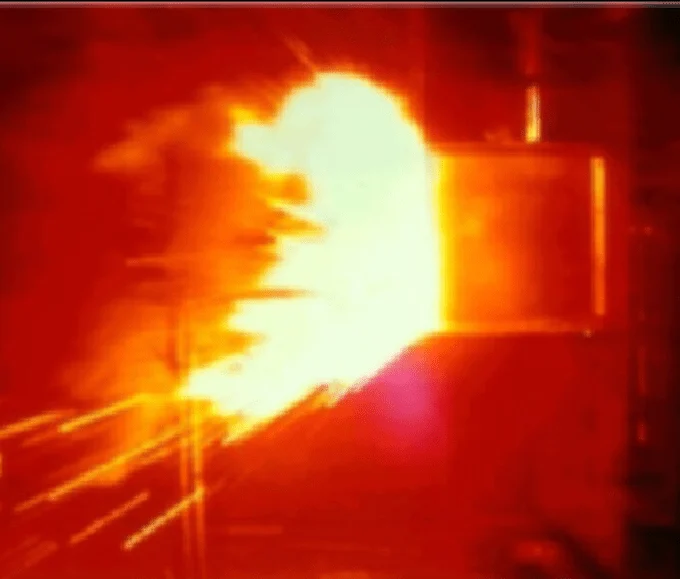

تست قوس الکتریکی ۲
با توسعه قوس (تصویر دوم از بالا)، فلز الکترودها و جعبه مذاب و بخار میشود.

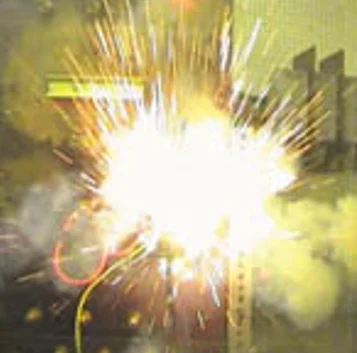

تست قوس الکتریکی ۳
این فلزات بخار شده با موج فشار به بیرون گسترش مییابند و استاند تست در انفجار قوس الکتریکی محو میشود.
تست قوس الکتریکی ۴
مدت زمان قوس حدود ۰.۰۴۵ ثانیه بود. تست در آزمایشگاه قدرتهای اسکوئر دی در سدراپیدز، ایوا تنظیم شده بود.
نتیجه قوس الکتریکی
تجهیزات بیرونی پس از رخداد قوس الکتریکی
مرزهای بخشهای تحت تکویه (Approach to Energized Part)
تصویر: نمایش مرزها، منتشر شده در ۲۰۰۶
خطرات برق – آیا میدانید آنها چیستند؟ به اثر د. ک. نایتزِل
تصویر توسط کریتیو سیفتی سپلای: چگونگی تعیین مرزهای قوس الکتریکی
نیازهای ایمنی بر اساس دسته ۰ تا ۴
محافظت در برابر قوس الکتریکی
پوشش ایمنی
عکس: سالزبوری توسط هانیول
برچسبگذاری قوس الکتریکی در آمریکا
بررسی ایمنی (Safety Review)
- خطر شوک
- خطر سوختن از جریان الکتریکی
- سوختن از حرارت (سیمهای داغ)
- انفجارهای ناشی از قوس خطا
برخی نکات ایمنی
- هرگز تنها روی مدارهای الکتریکی کار نکنید.
- از قفلگذاری برای جلوگیری از فعالسازی تصادفی مدار استفاده کنید.
- دستکشهای حفاظتی، محافظ چشم و صورت و لباسهای ایمنی بپوشید.
- ولتاژ پیشبینیشده را قبل از کار دو بار بررسی کنید.
- هرگاه ممکن است، مدارها را بیجریان کنید.
- هرگز فرض نکنید که مدار خاموش است (DO NOT ASS-U-ME).
- همیشه مطمئن شوید که ناحیه اطراف پاهایتان خالی است.
- اگر نردبان لازم است، باید از فایبرگلاس باشد.
- ایمنی اولویت اول است!!!
تصویر توسط_ENERGY MANAGEMENT CORPORATION: نحوه ارزیابی تجهیزات برای خطرات قوس الکتریکی
منتشر شده توسط PQBlog – مهندس برق
پرسشهای متداول
شوک الکتریکی با ولتاژ چقدر میتواند خطرناک باشد؟
ولتاژهای حتی ۵۰ ولت میتوانند جریان suficiente برای مسدود کردن سیگنالهای عصبی و parada قلب ایجاد کنند.
قوس الکتریکی (Arc Flash) چیست و چرا خطرناک است؟
قوس الکتریکی انتشار ناگهانی انرژی بر اثر شکست عایق است که دماهای بسیار بالا، فشار شدید و نور چشمگیر تولید میکند و میتواند سوختنهای شدید و انفجار سبب شود.
پوششهای محافظتی مناسب برای کار با تابلوهای ولتاژ پایین کداماند؟
دستکشهای ضدشوک، کاکل وروس protiv آتشی، محافظ صورت (arc-rated face shield) و کفشهای عایق برق.
چرا باید قبل از کار روی مدار، ولتاژ را دو بار چک کرد؟
برای اطمینان از اینکه مدار واقعاً بیجریان است و جلوگیری از شوک ناشی از فرض نادرست (Assumption).
نردبان مناسب برای کارهای الکتریکی کدام نوع است؟
نردبانهای فایبرگلاس یا کامپوزیت عایق برق، چون نردبانهای فلزی هدایت میکنند و خطر شوک را افزایش میدهند.
