تفاوتهای استانداردهای IEC و IEEE ترانسفورماتورها
مقدمه
زمانی که اپراتورها میخواهند ترانسفورماتورها را در تأسیسات نفت و گاز اضافه یا تعویض کنند، باید به عوامل مختلفی توجه کنند تا عملکردی بهینه را تضمین نمایند. در این مقاله، به بررسی تفاوتهای موجود در استانداردهای طراحی ترانسفورماتورهای IEC و IEEE میپردازیم.
استانداردهای ترانسفورماتور IEC و IEEE
تولیدکنندگان بسیاری از ترانسفورماتورها به استانداردهای بینالمللی پایبند هستند. دو استاندارد اصلی در این حوزه شامل IEC و IEEE میباشد که در سطح جهانی کاربرد دارند. با این حال، جالب است بدانیم که ترجیحات منطقهای نیز وجود دارد. برای مثال، استانداردهای IEC در اروپا غالباً استفاده میشوند و همچنین در آسیا بهطور گستردهای رواج دارند. در ایالات متحده، استانداردهای ANSI/IEEE معمولاً تعیینکننده هستند، هرچند که استانداردهای IEC نیز به رسمیت شناخته میشوند.
استانداردهای IEC و IEEE
جهان IEC
در دنیای IEC، استاندارد اصلی برای ترانسفورماتورهای قدرت به نام IEC ۶۰۰۷۶ معرفی شده است. این استاندارد شامل جزئیات کاملی در مورد طراحی ترانسفورماتور، از جمله ساختار، عملکرد و فرآیندهای آزمایشی میباشد. همچنین راهنماییهایی در زمینه عایقبندی، خنککننده و سطوح نویز را شامل میشود.
جهان IEEE
در آمریکای شمالی، استانداردهای ANSI/IEEE C57 بهطور گستردهای مورد استفاده قرار میگیرند. این استانداردها به انواع مختلف ترانسفورماتورها پرداخته و الزامات دقیقی برای طراحی، تولید و آزمایش ارائه میدهند. آنها نیز به جنبههایی مانند عایقبندی، خنککننده و کاهش نویز توجه دارند.
نمونههایی از تفاوتها
۱) افزایش دما
در استانداردهای ترانسفورماتور IEC، افزایش دما به دو مقدار متفاوت اشاره دارد: یکی برای دمای روغن بالا و دیگری برای دمای متوسط سیمپیچ. برای شرایط محیطی استاندارد (میانگین سالانه ۲۰ درجه سانتیگراد، میانگین ماهانه ۳۰ درجه سانتیگراد و حداکثر دما ۴۰ درجه سانتیگراد)، افزایش دما معمولاً به ترتیب ۶۰ K برای روغن و ۶۵ K برای سیمپیچها در نظر گرفته میشود و بهصورت ۶۰ K / ۶۵ K مشخص میگردد.
در مقابل، استانداردهای ترانسفورماتور IEEE تنها یک مقدار واحد برای افزایش دما تعیین میکنند که برای هر دو حالت روغن و سیمپیچها قابل اعمال است. برای دماهای محیطی استاندارد، افزایش دما در ترانسفورماتورهای IEEE معمولاً ۶۵ K در نظر گرفته میشود.
نکته حائز اهمیت این است که این مقادیر بر اساس شرایط محیطی استاندارد تعیین شدهاند و ممکن است بسته به شرایط خاص عملیاتی و ملاحظات طراحی تغییر کنند. انتخاب و طراحی مناسب ترانسفورماتورها باید بهنحوی باشد که اطمینان حاصل شود افزایش دما در محدودههای قابل قبول باقی بماند، تا عملکرد مطمئن و ایمن آنها تضمین شود.
۲) هماهنگی عایق / ولتاژهای آزمایش
هر دو استاندارد IEC و IEEE راهنماییهایی را برای تعیین ولتاژهای آزمایشی در ترانسفورماتورها بر اساس ولتاژ سیستم ارائه میدهند.
در IEC ۶۰۰۷۶-۳، ولتاژهای آزمایشی بهطور خاص بر اساس بالاترین ولتاژ تجهیزات (Um) مشخص میشوند. این استاندارد دو نوع ولتاژ عایق مجاز را معرفی میکند: ولتاژ عایق پالس رعد و برق (LI) و ولتاژ عایق AC با مدت کوتاه جداگانه (AC).
بهطور مشابه، IEEE C57.۱۲.۹۰ رویکردی تقریباً مشابه دارد. این استاندارد نیز بالاترین ولتاژ سیستم را مدنظر قرار داده و ولتاژهای آزمایشی مناسب را ارائه میدهد. در IEEE، ولتاژ آزمایش برای پالس بهعنوان سطح عایق پایه پالس رعد و برق (BIL) شناخته میشود.
این ولتاژهای آزمایشی حیاتی هستند زیرا اطمینان میدهند که ترانسفورماتورها توان تحمل تنشهای الکتریکی را دارند و در محدوده ولتاژی مورد نظر بهطور ایمن عمل میکنند. تولیدکنندگان و اپراتورها باید برای تعیین ولتاژهای آزمایشی مناسب، به استاندارد مربوطه در منطقه و صنعت خود مراجعه کنند.
۳) اصطلاحات
بین استانداردهای اروپایی و آمریکای شمالی برخی تفاوتها از نظر اصطلاحات در اجزاء و آزمایشات ترانسفورماتور وجود دارد. این تفاوتها معمولاً ناشی از زمینههای تاریخی و رویکردهای منطقهای است.

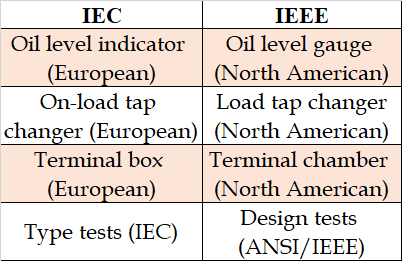

به عنوان مثال:
خلاصه
هر دو استاندارد IEC و IEEE بهطور فراوانی در طراحی و آزمایش ترانسفورماتورها، به ویژه ترانسفورماتورهای قدرت استفاده میشوند. با این حال، در مورد ترانسفورماتورهایی که در عملیات مبدل (وظیفه یکسوساز) به کار میروند، تفاوتهایی در نحوه برخورد این استانداردها با جنبههای خاص دیده میشود.
در حالی که استانداردهای IEC و IEEE بهطور کلی در طراحی و آزمایش ترانسفورماتورهای قدرت همسو هستند، این دو دارای استانداردهای اضافی هستند که نیازهای منحصر به فرد ترانسفورماتورهای مورد استفاده در برنامههای مبدل را پوشش میدهند. این استانداردها میتوانند شامل موضوعاتی مانند هارمونیکها باشند که در عملیات مبدل بیشتر شایعاند.
نحوه مدیریت جنبههای مرتبط با مبدل، نظیر هارمونیکها، ممکن است بین استانداردهای IEC و IEEE تفاوت داشته باشد. این اختلافات میتواند به دلیل روشهای منطقهای، توسعه تاریخی یا رویکردهای متفاوت در مواجهه با هارمونیکها و مسائل خاص مرتبط با عملیات مبدل باشد.
افراد حرفهای و تولیدکنندگانی که در حوزه ترانسفورماتورها در عملیات مبدل فعالیت میکنند، باید به استانداردهای مربوطه از هر دو IEC و IEEE توجه داشته باشند تا از رعایت الزامات و نکات خاص برای عملیات مبدل اطمینان حاصل کنند.
پرسشهای متداول
تفاوتهای اصلی استانداردهای IEC و IEEE چیست؟
استانداردهای IEC بیشتر در اروپا و آسیا استفاده میشوند، در حالی که استانداردهای IEEE در آمریکای شمالی رایجتر هستند.
آیا استانداردهای IEC و IEEE برای ترانسفورماتورها یکسان هستند؟
خیر، هر کدام دارای الزامات خاص و طراحی متفاوتی هستند که باید مورد توجه قرار گیرند.
چگونه میتوانم استاندارد مناسب برای ترانسفورماتور خود را انتخاب کنم؟
با توجه به منطقه و نوع صنعت خود، بهترین استاندارد را برای هماهنگی عایق انتخاب کنید.
آیا این استانداردها شامل هارمونیکها هم میشوند؟
بله، هر دو استاندارد به موضوع هارمونیکها در ترانسفورماتورها توجه دارند.
چرا تفاوتهای اصطلاحات بین IEC و IEEE وجود دارد؟
این تفاوتها عمدتاً ناشی از دلایل تاریخی و روشهای منطقهای است.
منبع: powerquality.blog
